氣相色譜儀的常見故障分析及排除

　　氣相色譜儀常見故障維修，氣相色譜儀壞了維修廠家。北京泰科瑞迪承接各種氣相色譜儀維修業務，北京泰科瑞迪設有“維修檢測部門”，通過維修保養服務，能及時遇見并快速解決設備在使用中出現的各種問題。減少設備的故障率，提高設備的使用效率，讓客戶在設備使用中運行更便捷、省心、經濟、更放心。

　　北京泰科瑞迪帶你了解氣相色譜儀：

　　氣相色譜儀是一種應用十分廣泛的有機多組分化學分析儀器。它具有分離效能高,分析速度快,樣品用量少,可進行多組分測量等優點。氣相色譜儀在石油、化工、生物化學、醫藥衛生、食品工業、環保等方面應用很廣。它除用于定量和定性分析外，還能測定樣品在固定相上的分配系數、活度系數、分子量和比表面積等物理化學常數。一種對混合氣體中各組成分進行分析檢測的儀器。但是由于人員素質樣品的性質以及儀器本身等方面的原因,常常出現這樣那樣的分析故障嚴重影響了正常的生產分析。所以掌握一種準確、快速的排除儀器故障的方法非常重要。

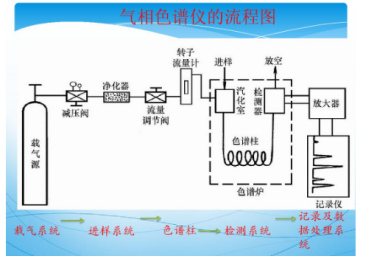

氣相色譜儀的組成部分

　　氣相色譜儀的組成部分

　　氣相色譜由以下幾大系統組成：

　　（1）載氣系統：包括氣源、氣體凈化、氣體流速控制和測量；

　　（2）進樣系統：包括進樣器、汽化室（將液體樣品瞬間汽化為蒸氣）；

　　（3）色譜柱和柱溫：包括恒溫控制裝置（將多組分樣品分離為單個）；

　　（4）檢測系統：包括檢測器，控溫裝置；

　　（5）記錄系統：包括放大器、記錄儀、或數據處理裝置、工作站。

　　氣相色譜儀的常見故障及排除方法

　　一、氣相色譜儀常見問題：進樣后不出*譜峰的故障

　　氣相色譜儀在進樣后檢測信號沒有變化，儀不出峰，輸出仍為直線。遇到這種情況時，應按從樣品進樣針、進樣口到檢測器的順序逐一檢查。

　　1、首先檢查注射器是否堵塞，如果沒有問題，

　　2、再檢查進樣口和檢測器的石墨墊圈是否緊固、不漏氣，

　　3、然后檢查色譜柱是否有斷裂漏氣情況，

　　4、z u i后觀察檢測器出口是否暢通。

　　5、檢測器出口的暢通是很重要的，有人在工作中會遇到這樣的問題：前*天儀器工作還一切正常，*二天開機后卻無響應峰信號。檢查進樣口、注射器、墊圈和色譜柱都正常，可就是不出峰，無意中發現進樣口柱頭壓達不到設定值，總是偏高，這時才懷疑是ECD檢驗器出口不暢通。由于E C D的排放物有一定的放射性，所以E C D出口是引到室外的。當時是秋冬之交，雨水進入到E CD排出口之后凍住了，因此造成儀器E CD的出口堵塞，柱頭壓居高不下，氣體在氣路中無法流動，也就無法載樣品到檢測器，所以不出峰。

　　二、氣相色譜儀常見問題：基線問題

　　氣相色譜基線波動、飄移都是基線問題，基線問題可使測量誤差*大，有時甚至會導致儀器無法正常使用。

　　1、遇到基線問題時應先檢查儀器條件是否有改變，近期是否新換氣瓶及設備配件。

　　2、如果有更換或條件有改變，則要先檢查基線問題是不是由這些改變造成的，一般來說，這種變化往往是產生基線問題的原因。有些人在工作中就遇到過這種情形：新載氣純度不夠，換過載氣之后，基線逐漸上升（由于載氣凈化管的原因，基線不是馬上變化的）。*二天開機之后，基線非常高，并伴有基線強烈抖動，所有峰都湮沒在噪音中，無法檢測。經過檢查，問題出現在新換的載氣上，重新更換載氣后，立即恢復了正常。

　　3、當排除了以上可能造成基線問題的原因后，則應當檢查進樣墊是否老化（應養成定期更換進樣墊的好習慣）；

　　4、石英棉是不是該更換了；

　　5、襯管是否清潔。值得一提的是，清洗襯管時可先用試驗zui后定容的溶劑充分浸泡，再用超聲波清洗幾分鐘，然后放入高溫爐中加熱到比工作溫度略高的溫度，zui后再重新安裝。

　　6、此外，檢測器污染也可能造成基線問題，其可以通過清洗或熱清洗的方法來解決。

　　三、氣相色譜儀常見問題：造成峰丟失的故障

　　造成峰丟失的原因有兩種：一是氣路中有污染，另一可能是峰沒有分開。

　　（一）、*種情況可通過多次空運行和清洗氣路（進樣口、檢測器等）來解決。

　　1、為了減少對氣路的污染，可采用以下的措施：程序升溫的zui后階段應有一個高溫清洗過程；

　　2、注入進樣口的樣品應當清潔；

　　3、減少高沸點的油類物質的使用；

　　4、使用盡量高的進樣口溫度、柱溫和檢測器溫度。

　　（二）、峰丟失的*二種情況是峰沒有分開，除了以上原因外，其也有可能是因系統污染造成的柱效下降造成，或者是由于柱子老化導致的，但柱子老化所造成的峰丟失是漸進的、緩慢的。

　　假峰一般是由于系統污染和漏氣造成的，其解決方法也是通過檢查漏氣和去除污染來解決。在平時的工作中應當記錄正常時基線的情況，以便在維護時作參考。

　　四、氣相色譜儀常見問題：分離不完全

　　①幾個峰重疊,分離不開。處理方法:降低載氣流速,減少進樣量,降低柱溫。對于原來能完全分離,使用一段時間后便不能完全分離的,表明固定液已流失,色譜柱壽命已終,需要更換固定液。②分離時間太長使晚餾出的峰扁平。處理方法:可以通過提高柱溫來解決。③檢測器靈敏度太低,使含量少的組分檢測不出來。處理方法:可以通過加大進樣量,提高檢測器靈敏度來解決。

　　五、峰形不規則

　　①出現拖尾峰。處理方法:采用強*性固定液,*除擔體活性以及提高柱溫來解決。②出現平頂形或鋸齒形峰。處理方法:通過減少進樣量、提高柱溫和載氣流速來解決。另外當放大器輸入飽和時也會形成平*峰。

　　六、氣相色譜儀常見問題：檢測器造成的影響

　　以TCD為例熱導檢測器TCD利用載氣和被測氣體的熱導率不同,檢測橋路中產生的不平衡電壓與被測組分濃度成正比,以實現被測組分的測量。①TCD檢測器被污染會造成基線漂移或出現階型基線,并可能出現高噪音。②TCD熱阻絲被燒斷,基線降為零點。③TCD電源供應不穩定,出現不規則脈沖干擾峰。

　　七、氣相色譜儀常見問題：載氣的影響

　　載氣攜帶分析樣品流過固定相,分離后的氣體隨時間先后逐一被載氣攜帶出*譜柱,送往檢測部分檢測。載氣的流量、載氣的性質及載氣壓力的影響等操作條件會影響色譜分離效能。①載氣流量偏低,會引起保留時間增長,靈敏度降低或出現圓*峰、拖尾峰。②載氣流量偏高,會引起高噪音或組分分離不開。③載氣控制不穩,造成不規則基線漂移或波狀基線漂移。以上情況應檢查減壓閥是否超過使用范圍,必要時應更換減壓閥,然后再檢查載氣是否存在漏氣等

　　八、氣相色譜儀常見問題：電路問題

　　電路故障一般較容易判斷,如電源不啟動,檢測器、進樣口不加熱,恒溫箱不能恒溫等。若基線出現周期性正弦波,則是由于放大電路故障引起;處理方法一般更換損壞的電子元件.

　　九、氣相色譜儀常見問題：其他

　　在日常分析中還會碰到上述不曾討論的問題,如氫焰檢測器點不著火,首先要確定是否已開氫氣和空氣,然后確認點火線圈是否好用,若這3個條件都具備還是點不著火,則可能是檢測器與色譜柱接頭處漏氣;對于出現倒峰的情況可能是主機或處理機的*性接反了,遇到這種情況,可先檢查儀器的*性;對出現進樣量與積分面積不符的情況,則很可能把輸出信號線連接錯了。

　　以上是氣相色譜分析中常見的幾種故障及其排除方法,但在具體工作中常出現幾種故障并存的復雜情況,這就需要根據故障的癥狀認真分析和判斷,然后利用上述方法逐一排除故障,使儀器恢復正常。
