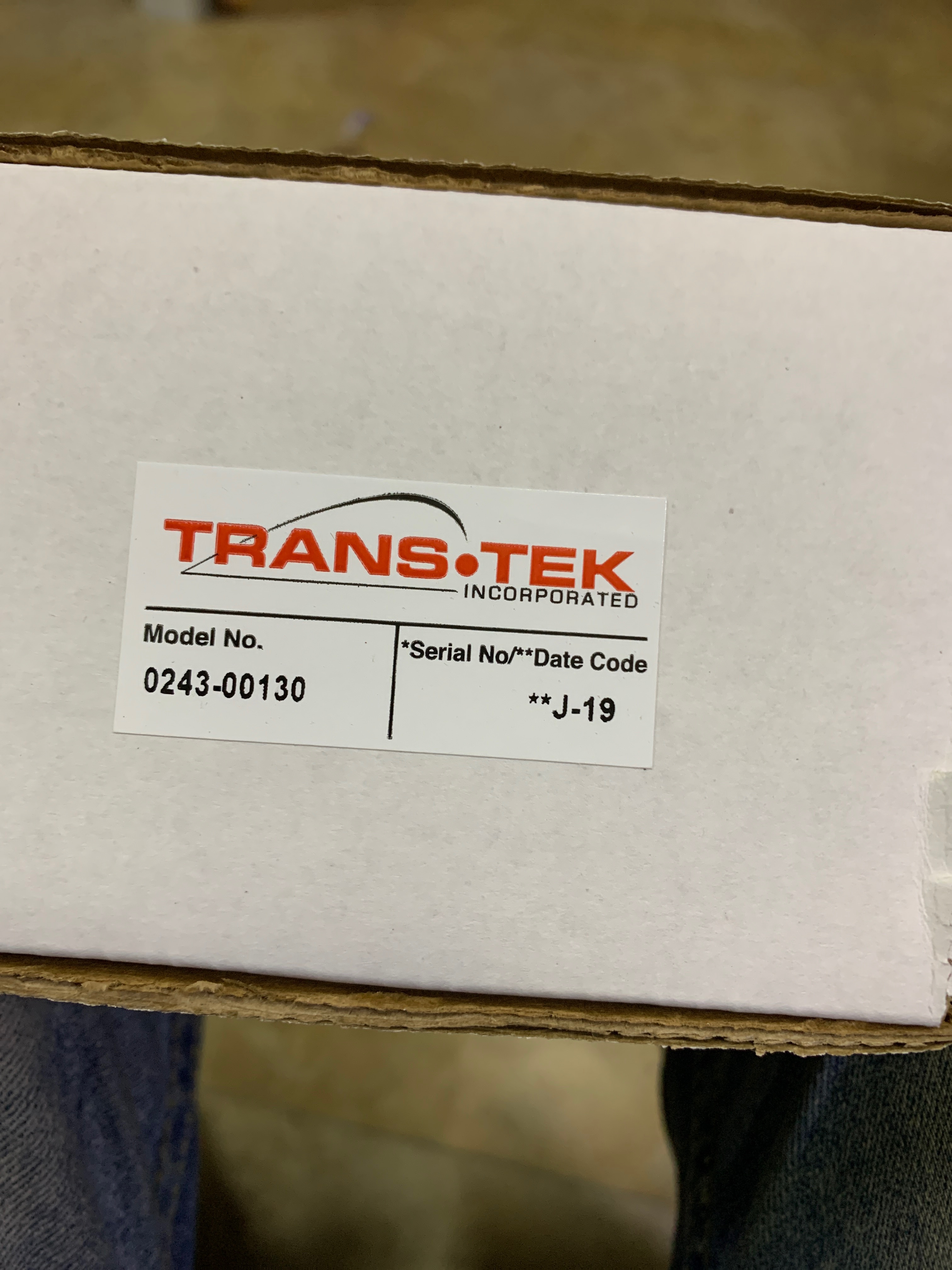

美國Trans-Tek位移傳感器0243-00130

240系列通用DC LVDT

240系列DC-DC LVDT是一個集成封裝，由精密線性可變差分變壓器，固態振蕩器和相敏解調器組成。該換能器具有出色的線性度，無限分辨率和高靈敏度。輸入和輸出電路彼此電氣隔離，并與線圈組件外殼電氣隔離，從而使其可直接用于浮動或接地回路系統。直流指示器，記錄器和控制系統通常可以由較大的直流輸出直接驅動。磁芯在線圈組件內軸向位移時，會在輸出中產生與位移成正比的電壓變化。

主要特征

• 范圍從±0.05”到±4.0”
• 6至30 VDC勵磁
• 非線性<0.5％
• 不銹鋼結構

?          *以“ _”結尾的型號具有多個核心選項。所有標準單位將以0表示核心組件。該芯組件包括一個銅芯，該芯釬焊到一個延伸桿上，該延伸桿以1-72 UNF-2A螺紋終止。如果未選擇選項，則將提供選項0。

筆記：

1. 必須注意激發的*性才能正常工作。反轉不會損壞設備。
2. 正常運行至少需要50 KOhms的負載阻抗。
3. 輸出*性在零位的一側為正，在零位的另一側為負。
4. 傳感器在24 VDC下校準。
5. 當磁芯移向引線端時，藍色引線相對于綠色引線更積*
6.
7. 尺寸圖
8.
