數字的測量將一些測量信號轉換成直流電壓信號,然后通過模數轉換電路轉換成數字信號,再通過計數器計數,將測量結果用數字直接顯示。它不但能測量直流電壓、交流電壓、直流電流,交流電流和電阻,也能測量信號的頻率、的容量、的放大倍數等參數,還具有自動校零、自動*性轉換、過載指示、保持讀數、顯示測量單位符號等功能。其中系統框圖。

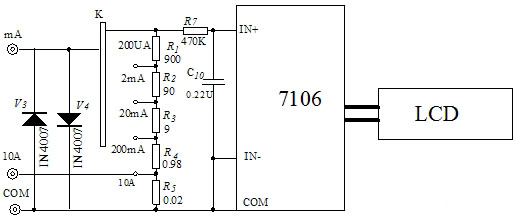

數字萬用表系統框圖,如圖所示:
使用及維修說明
(1)在數字萬用表中使用的時候應*先根據說明書的技術指標選擇正確的功能和量程。在檢查維修的時候應根據故障的現象進行檢查維修。*先必須檢查。然后,根據顯露出來的故障跡象,可分別檢查顯示邏輯、顯示器,A/D轉換器。
(2)如果有一種功能不正常,比如,測量電流時不能準確讀數,而其他的功能在各個量程上都是正確的。顯然,故障一定出現在電流一電壓轉換電路。這一部分還決定于參考信號源,還應對參考信號源進行檢查排故。
(3)對數字邏輯部分,沒有必要進行任何校準,而對模擬部分(特別是A/D轉換器,電阻和交流變直流的變換電路中),每次更換元件后都應進行校準調節。
