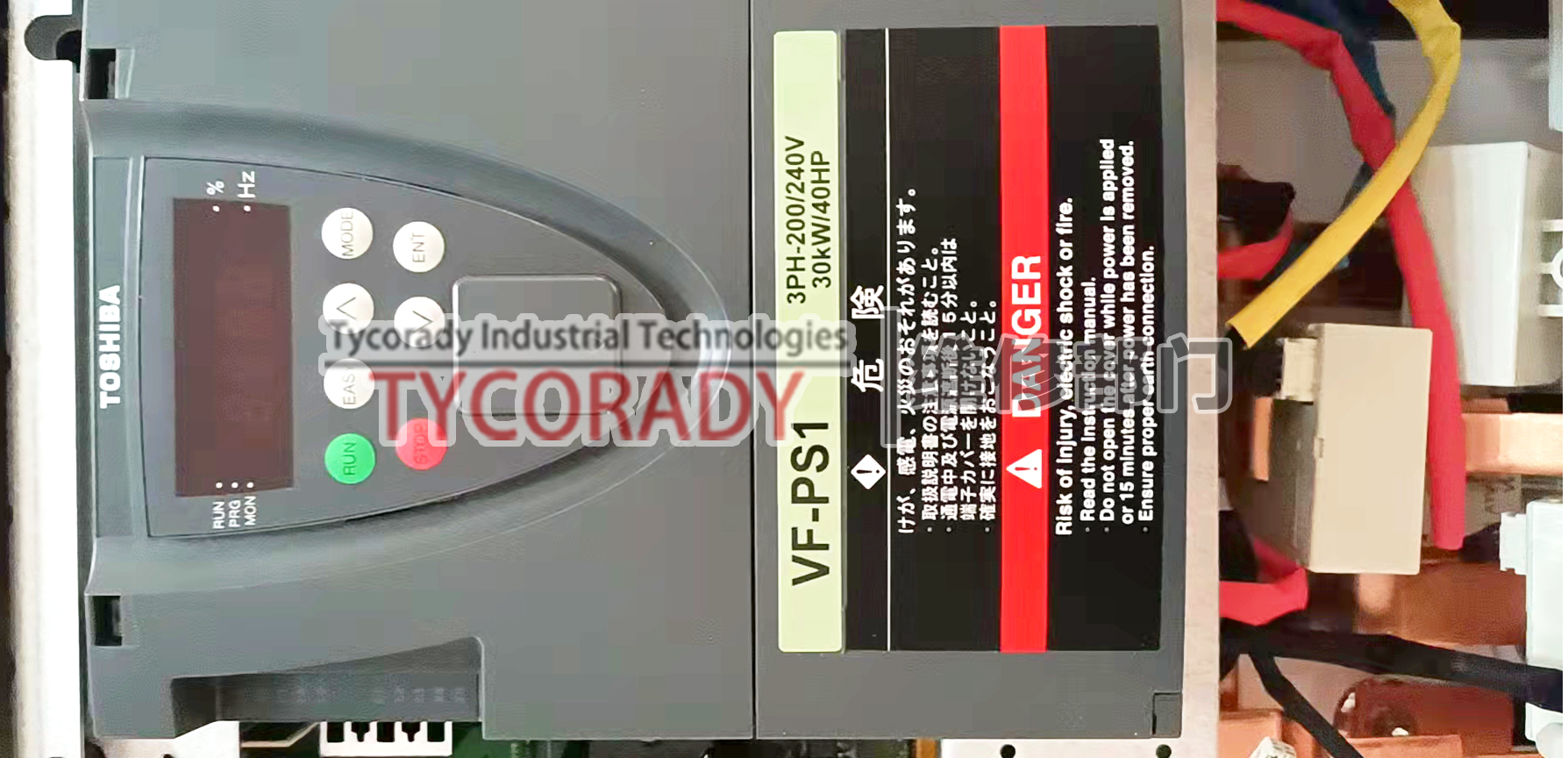

TOSHIBA變頻器VFPS1維修案例

　　TOSHIBA變頻器常見故障維修，北京泰科瑞迪設有“維修檢測部門”，通過維修保養服務，能及時遇見并快速解決設備在使用中出現的各種問題。減少設備的故障率，提高設備的使用效率，讓客戶在設備使用中運行更便捷、省心、經濟、更放心。
　　北京泰科瑞迪專業維修各品牌變頻器，伺服驅動器維修、直流調速器維修、伺服電機維修、工業觸摸屏、工控產品設備維修。承接進口、國產各大品牌的變頻器維修業務。
　　TOSHIBA變頻器VF-PS1維修常見故障維修方法：
　　1）TOSHIBA變頻器VF-PS1維修運行不正常維修
　　a.識別通信協議并確認選擇了正確的通信協議。重則直接炸機損壞，如此一來，引發該故障的誘因則集中在:主控板電路,電流采樣和運算比較電路，以及現場電磁干擾等三大方面了，本著由內而外的檢修思路，筆者決定先徹查變頻器內部電路，再視結果實地維修排查，根據維修該*變頻器的經驗。
　　b.驗證電纜連接，變頻器已連接到網絡并且接線正確。
　　C.驗證地址和傳輸速率（如果適用）。微電子技術，計算機網絡等高新技術發展，變頻器控制方式有了以下發展:數字控制變頻器，變頻器數字化采用單片機MCS51或80C196MC等，輔助以SLE4520或EPLD液晶顯示器等來實現*加*善的控制性能,多種控制方式結合。
　　d.如果在TOSHIBA變頻器VF-PS1維修上對變頻器上的地址進行了編程，請對變頻器上電，以使更改生效。
　　e.如果協議是以太網，請確認控制器和變頻器在同一網絡上（即IP地址和子網掩碼）
　　2）TOSHIBA變頻器VF-PS1維修在CNF上間歇性地發生故障維修
　　a.如果適用，請檢查網絡上的終結器。就能產生細小的光點，因此示波儀被譽為工程師的眼睛,示波儀在運用中的典型故障問題以及處理方法如下:示波儀電源故障造成的不開機，示波儀內部有獨立的電源模塊為主板和各功能模塊供電。
　　b.檢查通訊電纜的接地，如果適用，通訊電纜應在控制器上接地。變頻器選型誤區分析，你知道變頻器如何選型嗎?你能確定變頻器選型正確嗎?變頻器在選型中的誤區：1，為了省電而選用變頻器，很多廠家和業務員吹噓變頻器節電率有多高，用戶也信以為真。
　　C.檢查網絡的通信速度和網絡上的設備數量，如果適用，請?jiān)黾覶OSHIBA變頻器VF-PS1維修上的網絡*時。后級驅動電路本身不良,b,驅動電路的供電電源，帶負載能力不足，如濾波電容失容，整流二極管低效(正向電阻變大，反向電阻變小)等,c,逆變模塊不良，變頻器維修時，對驅動電路的動，靜態檢測(電壓檢測)也許都是正常的。
　　d.確認通訊電纜沒有與高壓電線平行。
　　3）當變頻器通信電纜連接到網絡時，整個網絡崩潰故障維修
　　a.驗證網絡上的每個設備都有一的地址。U---電壓(V)，I----電流(A)，?R---電阻(Ω)，2在單相交流電路中:P=UIcosφ????式中:cosφ---功率因數,?如電爐，電烙鐵等可視為電阻性負載，其?cosφ=1則P=UI?U。
　　b.確認通信電纜已連接到正確的端子（未接反）（如果適用）。
　　4）啟動TOSHIBA變頻器VF-PS1維修運行命令時，變頻器故障維修
　　a.確認電動機接地直接連接到TOSHIBA變頻器VF-PS1維修。
　　b.在電動機控制菜單中檢查開關頻率的編程，如果可能，請降低。由于FR4和銅之間的熱量導致材料膨脹不匹配，從而導致在這些板的熱處理過程中產生應力，因此風險可能會增加，多層變頻器的熱烘烤過程變得*，因?yàn)樵摬牧现苯蛹傻教沾勺冾l器的內層中，而這在由FR4制成的變頻器中是不可能的。
　　C.如果電源系統是轉角接地，高阻抗或高引線三角，請隔離TOSHIBA變頻器VF-PS1維修上的IT過濾器。
　　d.在斷開電動機的情況下運行TOSHIBA變頻器VF-PS1維修，然后查看網絡故障是否再次出現。
　　TOSHIBA東芝變頻器報OFF、POFF、NOFF、rtry、P-Er、CLr、EOFF故障原因與對策
　　TOSHIBA東芝變頻器報OFF
　　ST端子斷開
　　ST-CC之間被斷開
　　關閉ST-CC
　　TOSHIBA東芝變頻器報POFF
　　控制電路電壓不足
　　RO與SO之間的控制電源的電壓偏低。（22kW以下、使用選購件時）
　　1、測量控制電源電壓
　　2、如果測得的電壓正常，則需要修理
　　東芝變頻器報NOFF
　　主電路電壓不足
　　R、S、T之間的主電路電壓偏低
　　1、測量控制電源電壓
　　2、如果測得的電壓正常，請聯系旭興達服務部
　　TOSHIBA東芝變頻器報rtry
　　正在重試
　　1、正在進行重試動作
　　2、發生瞬時停電
　　對策：如果數十秒后能夠自動重新起動，則情況正常。自動重新起動時機器會突然運轉起來，務請注意。
　　東芝變頻器報P-Er
　　頻率點設定異常警報
　　頻率設定信號點1與點2相距太近
　　對策：設定時適當拉開頻率設定信號點1與點2之間的距離
　　TOSHIBA東芝變頻器報CLr
　　可接受清chu
　　如果在跳閘顯示后按“STOP”鍵，則會出現“CLr”顯示
　　對策：再按一次“STOP”鍵即可復位
　　TOSHIBA東芝變頻器EOFF
　　可接受非常停止
　　在自動運轉及遙控運轉期間用面板進行了停止操作
　　對策：按“STOP”鍵后將出現非常停止（空轉）。若要中止，按其他鍵即可。
　　H1/LO
　　設定值異常警報，交替顯示錯誤和數據
　　數據讀出和寫入時設定值中存在異常
　　對策：檢查設定值是否異常
